Ambientとは

• Ambientとは、IoTデータを可視化（グラフ化）するサービスである。マイコンなどによる測定データをインターネット経由でクラウドサーバに送信すると、容易にリアルタイムでその推移を観察できる。



システム構成

• micro:bit→Webブラウザのデータを送信するシステムの後段にあたり、さらに、 WebブラウザからAmbientにデータを受け渡す過程をここで示す。
• Webブラウザからでは、Ambientが必要とするSocket形式のデータフォーマットを送信できないため、WebSocket形式で出力されたデータを受け取り、Socket形式で送信するプロトコル変換アプリを開発した。



システム構成図

•

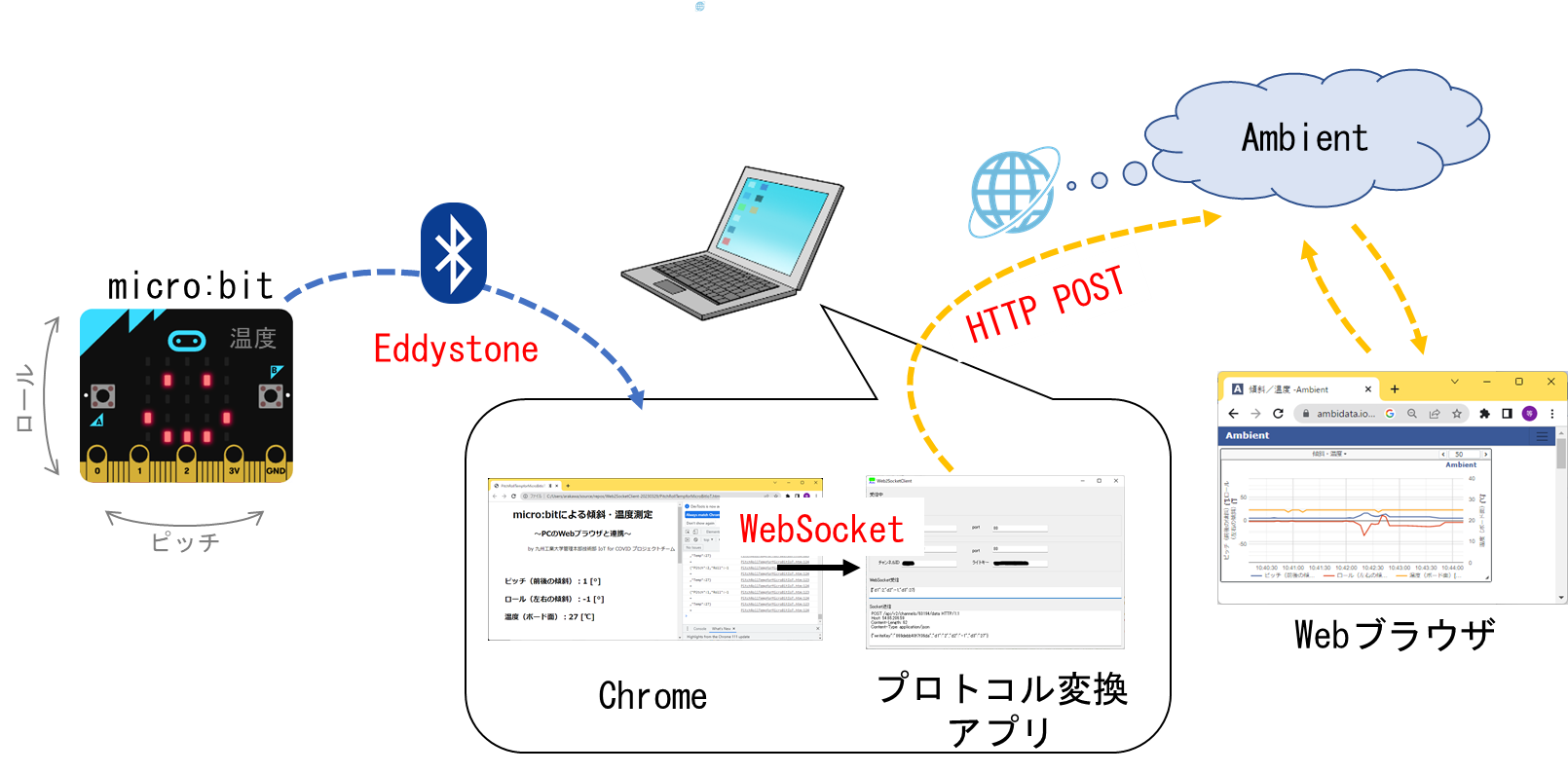

• 　　　　図1. micro:bit→Webブラウザ→Ambient システム構成図


• ただし、Bluetoothの受信等を担うWeb APIの動作条件のため、 Google Chromeに限定される。
• また、ここでの検証は、下記のプロトコル変換アプリの動作条件のため、Windows OS搭載パソコンに限る。



Google Chromeの動作サイト

• WebSocket形式でデータを送信する機能を追加したGoogle Chromeの動作サイト


• ソースコード



プロトコル変換アプリ

• アプリケーション「Web2SocketClient」


• アプリケーションのダウンロード（無償）には、パスワードが必要です。
• 電子メール：physi-com★tech-i.kyutech.ac.jp　にご連絡ください。
• ※上記の「★」記号を「@」記号に置き換えてください。


• （使い方）
  1. 事前に、Ambientにアクセスして、アカウント作成、チャンネルを作成する。
  2. 動作サイトの指示の順に、「Web2SocketClient」を起動する。

  3. 作成したAmbientの「チャンネルID」、「ライトキー」を入力して、ボタン「送信開始」のを押す。
  4. ボタン「接続：WebSocket」を押す。
  5. Webブラウザの新規ウィンドウにより、Ambientのチャンネルにアクセスして、データの推移を観察する。



より現実的なものごとへの応用

• 感染症予防対策のための教材に発展
